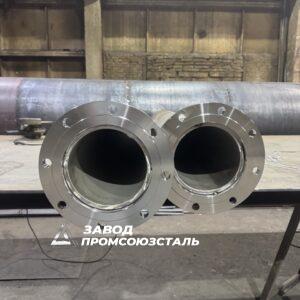

Патрубки приемо-раздаточные

Патрубки приемо-раздаточные типа ППР являются универсальным и наиболее востребованным типом резервуарного оборудования, обеспечивающим полный цикл сливо-наливных операций. В отличие от специализированных приемных патрубков ПП, предназначенных только для наполнения, или раздаточных патрубков ПР, служащих исключительно для выдачи продукта, патрубки ППР конструктивно объединяют обе функции, что делает их основным элементом оснащения вертикальных стальных резервуаров любого назначения . Через приемо-раздаточный патрубок осуществляется как загрузка резервуара хранимой средой, так и ее откачка в технологические трубопроводы, транспортные средства или на наливные эстакады. Компания «ПромСоюзСталь» производит полный типоразмерный ряд патрубков ППР для резервуаров различного объема и назначения. Мы реализуем как серийные изделия стандартных типоразмеров, так и индивидуальные конструкторские решения, разрабатываемые под конкретные технологические задачи, параметры сливо-наливных операций и условия эксплуатации заказчика.

Технические характеристики и конструктивные особенности патрубков ППР

Патрубки приемо-раздаточные ППР монтируются в первом поясе боковой стенки вертикального резервуара в непосредственной близости от днища. Данная зона характеризуется максимальными гидростатическими нагрузками и вертикальным изгибом стенки под действием давления столба жидкости, что предъявляет повышенные требования к прочности, жесткости и надежности узла врезки . Конструкция патрубка ППР включает корпус (трубный ввод), наружный фланец для присоединения запорной арматуры и подводящего или отводящего трубопровода, внутренний фланец для монтажа хлопушки или подъемной трубы, а также усиливающую накладку (воротник), обеспечивающую равномерное распределение напряжений в зоне отверстия и компенсацию нагрузок от присоединяемого оборудования и температурных деформаций .

Ключевым размерным параметром является условный проход ДУ, определяющий пропускную способность патрубка и максимальную производительность сливо-наливных операций. Типоразмерный ряд, выпускаемый «ПромСоюзСталь», охватывает диаметры от 50 до 700 мм, что соответствует рекомендациям ГОСТ 31385-2016 и позволяет комплектовать резервуары практически любого объема — от небольших емкостей до резервуарных парков вместимостью 3000 м³ и более . Наиболее востребованными являются патрубки с условным проходом 80, 100, 150, 200, 250, 300, 350, 400, 500, 600 и 700 мм.

Конструктивное исполнение патрубков ППР имеет особенности в зависимости от диаметра условного прохода. Для патрубков диаметром до 350 мм включительно усиление зоны врезки обеспечивается круглой усиливающей накладкой, привариваемой к стенке резервуара по периметру. Для патрубков диаметром 400 мм и более, воспринимающих повышенные механические нагрузки, конструкция дополнительно усиливается четырьмя косынками, расположенными крестообразно между корпусом патрубка и усиливающей накладкой, что существенно повышает жесткость и несущую способность узла .

Материалы изготовления и инженерные решения

Выбор материала для производства приемо-раздаточных патрубков ППР определяется условиями эксплуатации, химическим составом и температурой хранимой среды, а также климатическими характеристиками района размещения резервуарного парка. Для резервуарных парков, эксплуатируемых в регионах Крайнего Севера и приравненных к ним местностях, где расчетная температура воздуха опускается ниже минус 40 градусов Цельсия, применение стали 20 не допускается нормативными требованиями. В этих условиях предприятие использует низколегированную сталь 09Г2С, сохраняющую ударную вязкость и сопротивление хрупкому разрушению при отрицательных температурах до минус 70 градусов Цельсия. Сталь 09Г2С также рекомендуется для резервуаров, подвергающихся циклическим знакопеременным нагрузкам при частых сливо-наливных операциях, поскольку она обладает повышенной сопротивляемостью малоцикловой усталости.

Для предприятий пищевой, фармацевтической промышленности и химического производства, где требуется контакт с агрессивными средами либо соблюдение строгих санитарно-гигиенических требований, приемо-раздаточные патрубки изготавливаются из коррозионно-стойких аустенитных сталей. По желанию заказчика возможно изготовление ППР из нержавеющей стали марки 12Х18Н10Т (AISI 321), обладающей высокой стойкостью к межкристаллитной коррозии и сохраняющей коррозионную стойкость в широком диапазоне температур — от криогенных до 600 градусов Цельсия . При работе со средами, содержащими хлориды и создающими риск питтинговой коррозии, рекомендуется применение стали 10Х17Н13М2 (AISI 316), легированной молибденом и обеспечивающей повышенную стойкость к локальным коррозионным поражениям.

Преимущества приемо-раздаточных патрубков производства «ПромСоюзСталь»

Приемо-раздаточные патрубки, выпускаемые компанией «ПромСоюзСталь», отличаются универсальностью и многофункциональностью. Наличие двух фланцев — наружного для присоединения технологических трубопроводов и запорной арматуры и внутреннего для монтажа хлопушки или подъемной трубы — позволяет использовать одно изделие как для операций наполнения резервуара, так и для выдачи продукта. Это упрощает проектирование резервуарного парка, сокращает номенклатуру закупаемого оборудования и снижает общую стоимость оснащения резервуара. В зависимости от вида хранимого продукта на внутренний фланец патрубка ППР может устанавливаться хлопушка для светлых нефтепродуктов или шарнир подъемной трубы для темных нефтепродуктов, что обеспечивает гибкость применения в различных технологических схемах .

Конструктивная надежность патрубков ППР обеспечивается тщательным расчетом усиливающих элементов. Круговая усиливающая накладка для патрубков малых и средних диаметров и дополнительное косынчатое усиление для патрубков диаметром 400 мм и более позволяют снизить концентрацию напряжений в зоне врезки до безопасных значений, не превышающих допускаемые для применяемого материала. Это гарантирует сохранение геометрии стенки резервуара в процессе длительной эксплуатации и предотвращает образование усталостных трещин в зоне сварных швов при циклических нагрузках, возникающих в ходе многократных сливо-наливных операций .

Гарантированная герметичность фланцевых соединений достигается за счет высокой точности механической обработки уплотнительных поверхностей и строгого соблюдения перпендикулярности фланцев относительно оси патрубка. Нормы соосности и плоскостности, установленные техническими условиями предприятия, обеспечивают равномерное обжатие уплотнительной прокладки по всей окружности фланца и исключают образование утечек продукта в атмосферу. Это особенно критично при работе с легколетучими нефтепродуктами, токсичными химическими веществами и пищевыми средами, где даже минимальная разгерметизация приводит к количественным потерям, ухудшению экологической обстановки, нарушению требований промышленной безопасности или порче продукта.

Области применения приемо-раздаточных патрубков

Приемо-раздаточные патрубки ППР являются обязательным элементом оснащения вертикальных стальных резервуаров РВС различного объема и назначения. В нефтегазовой отрасли и системе нефтепродуктообеспечения они устанавливаются на резервуарах нефтебаз, автозаправочных станций, нефтеперекачивающих станций и пунктов налива для приема и выдачи нефти, бензинов, дизельного топлива, керосина, мазутов, масел и других нефтепродуктов . Количество и диаметр патрубков ППР определяются производительностью сливо-наливных операций и объемом резервуара: для резервуаров вместимостью 1000-3000 м³ производительность не должна превышать 900 м³/час, что обеспечивается установкой патрубков соответствующего условного прохода .

В химической промышленности и нефтехимии приемо-раздаточные патрубки из коррозионно-стойких сталей монтируются на резервуарах для хранения и перекачки кислот, щелочей, растворителей, жидких удобрений, химических реагентов и других агрессивных сред. Особые требования предъявляются к качеству сварных швов, контактирующих с агрессивной средой, и чистоте обработки внутренней поверхности. Применение нержавеющих сталей аустенитного класса обеспечивает многолетнюю эксплуатацию патрубков без снижения коррозионной стойкости и потери механических свойств.

Предприятия водоснабжения и водоотведения используют приемо-раздаточные патрубки при строительстве резервуаров чистой воды, пожарных запасов и накопительных емкостей систем водоподготовки. В этих условиях наряду с герметичностью важна долговечность узла при контакте с питьевой водой и отсутствие влияния на ее органолептические свойства и санитарно-химические показатели. Патрубки из углеродистой стали с антикоррозионным покрытием, разрешенным для контакта с питьевой водой, или из нержавеющей стали успешно решают эту задачу, обеспечивая эксплуатацию резервуара в течение нормативного срока службы.

В пищевой промышленности приемо-раздаточные патрубки применяются в составе емкостного оборудования для хранения и перекачки растительных масел, пива, вина, соков, молока, пищевых спиртов и других жидких пищевых продуктов. Конструкция патрубка должна исключать наличие застойных зон, карманов и непромываемых полостей, где возможно размножение микроорганизмов и накопление остатков продукта.

Для резервуаров, предназначенных для хранения темных нефтепродуктов (мазутов, битумов, нефтяных масел), патрубки ППР комплектуются не хлопушками, а шарнирами подъемных труб. Подъемная труба позволяет осуществлять отбор продукта из верхних слоев резервуара, где отсутствуют донные отложения и отстоявшаяся вода, что существенно повышает качество отпускаемого продукта . Типовые проекты резервуаров для темных нефтепродуктов предусматривают установку приемо-раздаточных патрубков Ду200, Ду250, Ду300 в комплекте с подъемными трубами соответствующего диаметра .

Рекомендации при выборе и монтаже приемо-раздаточных патрубков

Выбор типоразмера приемо-раздаточного патрубка ППР начинается с определения максимальной производительности сливо-наливных операций. Условный проход патрубка должен обеспечивать требуемый объемный расход при допустимых скоростях потока, исключающих интенсивную электризацию диэлектрических жидкостей (для светлых нефтепродуктов оптимальная скорость составляет 2,0–2,5 м/с), гидравлические удары при быстром закрытии запорной арматуры и кавитационные явления. Для вязких сред и масел допускаются более низкие скорости, определяемые гидравлическим расчетом системы. Производительность приемо-раздаточных операций должна быть согласована с пропускной способностью дыхательной аппаратуры резервуара; не допускается изменение производительности после ввода резервуара в эксплуатацию без пересчета пропускной способности дыхательных клапанов .

Выбор материала приемо-раздаточного патрубка осуществляется на основе анализа коррозионной активности хранимой и перекачиваемой среды и климатических условий района размещения резервуара. Для резервуаров, устанавливаемых вне помещений в регионах с расчетной температурой воздуха ниже минус 40 градусов Цельсия необходимо использовать низколегированные стали 09Г2С или 17Г1С. При хранении и выдаче сред, содержащих сероводород, двуокись углерода или другие коррозионно-активные компоненты, требуется проведение дополнительных мероприятий по защите сварных соединений от сульфидного растрескивания под напряжением.

При проектировании расположения приемо-раздаточных патрубков в стенке резервуара необходимо строго соблюдать требования ГОСТ 31385-2016 в части минимальных расстояний от края усиливающей накладки до сварных швов корпуса. Расстояние до вертикального монтажного шва должно составлять не менее 100 мм и не менее десятикратной толщины листа стенки. Расстояние до горизонтального кольцевого шва должно составлять не менее 75 мм и не менее восьмикратной толщины листа стенки. При наличии теплоизоляции стенки эти размеры следует увеличить на толщину теплоизоляционного слоя . Несоблюдение данных требований ведет к наложению зон термического влияния сварных швов, снижению прочности и усталостной долговечности резервуара, создает концентраторы напряжений, инициирующие зарождение и развитие трещин.

Монтаж приемо-раздаточного патрубка осуществляется после полной сборки и сварки корпуса резервуара, контроля геометрии стенки и приемки резервуара под монтаж оборудования. Перед монтажом патрубок необходимо подвергнуть осмотру с целью обнаружения механических повреждений, полученных при транспортировании . Разметка отверстия производится строго по проектным координатам с контролем вертикальных и горизонтальных отметок.

При установке патрубка необходимо контролировать его перпендикулярность образующей резервуара, горизонтальность фланцевой поверхности и высотную отметку, обеспечивающую соосность с технологическим трубопроводом. Приварка патрубка выполняется сплошным герметичным швом с предварительным подогревом кромок для толщин металла более 25 мм или при отрицательных температурах окружающего воздуха. Технология сварки и применяемые сварочные материалы должны соответствовать материалу корпуса резервуара и материалу патрубка.

Часто задаваемые вопросы (FAQ)

Вопрос: В чем принципиальное отличие приемо-раздаточного патрубка ППР от приемного патрубка ПП и раздаточного патрубка ПР?
Ответ: Патрубок ППР является универсальным изделием, оснащенным двумя фланцами — наружным для присоединения трубопровода и запорной арматуры и внутренним для монтажа хлопушки или подъемной трубы. Это позволяет использовать один патрубок как для наполнения резервуара, так и для выдачи продукта. Патрубки ПП предназначены только для приема среды, патрубки ПР — только для выдачи, они не имеют внутреннего фланца и конструктивно проще .

Вопрос: Какое оборудование устанавливается на внутренний фланец патрубка ППР?
Ответ: На внутренний фланец патрубка ППР в зависимости от вида хранимого продукта монтируется хлопушка (для светлых нефтепродуктов) или шарнир подъемной трубы (для темных нефтепродуктов). Хлопушка предотвращает потери продукта при аварийной разгерметизации наружного трубопровода, подъемная труба обеспечивает отбор продукта из верхних слоев резервуара, свободных от донных отложений .

Вопрос: Каков нормативный срок службы приемо-раздаточных патрубков ППР?
Ответ: Средний срок службы патрубков ППР производства «ПромСоюзСталь» составляет 20 лет при соблюдении условий эксплуатации, правил монтажа и регламентов технического обслуживания . Нормативный срок службы вертикальных стальных резервуаров, на которые устанавливаются патрубки, достигает 30 лет .

Вопрос: Возможно ли изготовление приемо-раздаточного патрубка с нестандартной длиной вылета?
Ответ: Да, мы можем изготовить патрубки с длиной вылета h, отличной от стандартизированных значений 200–400 мм, по Вашим чертежам или техническому заданию. Увеличение длины требуется при наличии теплоизоляции резервуара толщиной более 100 мм, при необходимости размещения запорной арматуры на удалении от стенки для удобства обслуживания, а также в случаях, когда проектные отметки технологических трубопроводов не совпадают со стандартным вылетом патрубка .
